Аппарат теплообменный пластинчатый разборный Ридан НН 145 (Ду 400 мм)
Нажмите чтобы увеличить
Ридан НН 145 — теплообменник с Ду 400 мм. Назначение — обмен тепловой энергией между двумя веществами. Конверсия теплом происходит без смешивания сред.
Применение: большая энергетика, химические, пищевые, нефтяные, морские производства. Детальную информацию по габаритам и материалам исполнения смотрите ниже. Собирается из импортных комплектующих марки Sondex.
Характеристики
- Рабочая температура: от –30 °С до +200 °С.
- Максимальное рабочее давление: до 25 бар.
- Используемые материал прокладок: Nitrile, EPDM, Viton.
- Материал пластин: SMO 254, AISI 304, AISI 316, Titanium.
- Допустимое количество пластин: 11 — 111 шт.

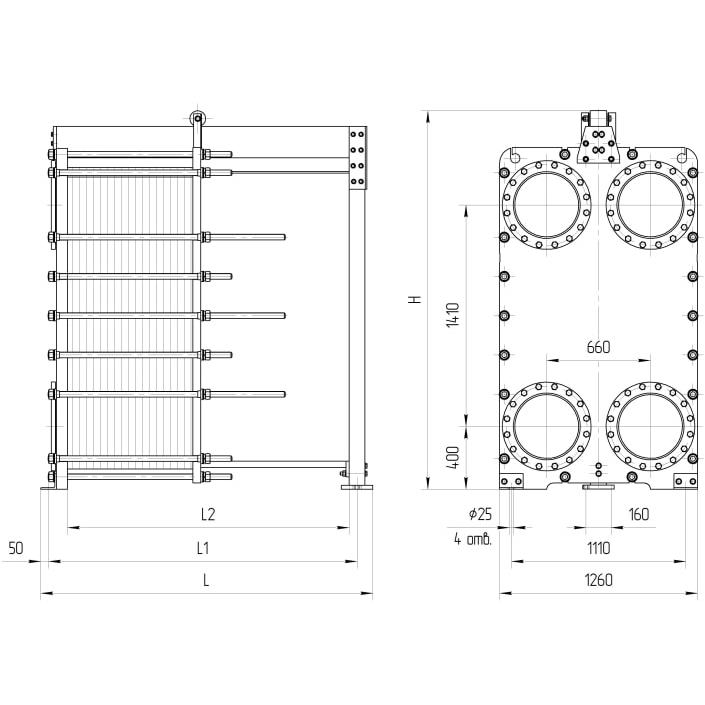

Таблица размеров
| Тип теплообменника | № рамы | Размеры в миллиметрах | Стяжные шпильки | Кол-во пластин, шт. | Макс. масса, кг. | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | размер | кол-во, шт. | ||||||
| Расчетное давление 1,0 МПа (10 кгс/см2) | ||||||||||
| НН №145 | 1 | 1350 | 1200 | 1000 | М36 | 18 | 11-95 | 4330 | ||
| 2 | 1850 | 1700 | 1500 | М36 | 18 | 96-179 | 5220 | |||
| 3 | 2350 | 2200 | 2000 | М36 | 18 | 180-262 | 6070 | |||
| 4 | 2850 | 2700 | 2500 | М36 | 18 | 263-345 | 7000 | |||
| 5 | 3350 | 3200 | 3000 | М36 | 18 | 346-429 | 7910 | |||
| 6 | 4350 | 4200 | 4000 | М36 | 18 | 430-595 | 9640 | |||
| 7 | 5375 | 5225 | 5000 | М36 | 18 | 596-762 | 11630 | |||
| 8 | 6375 | 6225 | 6000 | М36 | 18 | 763-929 | 13610 | |||
| Расчетное давление 1,6 МПа (16 кгс/см2) | ||||||||||
| НН №145 | 1 | 1370 | 1220 | 1000 | М36 | 20 | 11-93 | 4860 | ||
| 2 | 1870 | 1720 | 1500 | М36 | 20 | 94-176 | 5760 | |||
| 3 | 2370 | 2220 | 2000 | М36 | 20 | 177-254 | 6610 | |||
| 4 | 2870 | 2720 | 2500 | М36 | 20 | 255-336 | 7550 | |||
| 5 | 3370 | 3220 | 3000 | М36 | 20 | 337-418 | 8470 | |||
| 6 | 4370 | 4220 | 4000 | М36 | 20 | 419-582 | 10210 | |||
| 7 | 5395 | 5245 | 5000 | М36 | 20 | 583-746 | 12210 | |||
| 8 | 6395 | 6245 | 6000 | М36 | 20 | 747-926 | 14210 | |||
| Размер H: рамы №1-№3 — 2410 мм, рамы №4-№6 — 2510 мм, рамы №7-№8 — 2710 мм (для расчетного давления 1,0 и 1,6 МПа). | ||||||||||
Стоимость
Цена (от 1 253 860 Р) указана для примера.
Ридан НН 145 — типомодель. Исполнение каждого теплообменного аппарата отличается по количеству, компоновкам, материалам пластин и материалам прокладок, поскольку теплообменники рассчитываются под конкретный объект индивидуально.
Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять расчетные данные.
Для расчета потребуются:
- рабочие среды теплоносителя и потребителя (например, вода-вода)
- тепловая нагрузка или расход одной из рабочих сред
- требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
- допустимые потери по напору
- максимальное давление
После того, как будут предоставлены данные для расчета, наши инженеры в кратчайшие сроки предоставят теплотехнический расчет с чертежом аппарата и цену со сроками изготовления и доставкой до объекта.
