Аппарат теплообменный пластинчатый разборный Danfoss XG 50

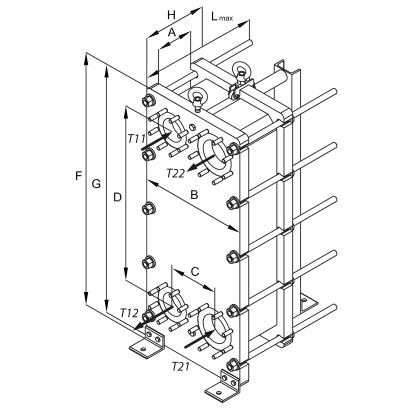

Габаритный чертеж пластинчатого разборного теплообменника Danfoss XG 50

Нажмите чтобы увеличить

Пластинчатый разборный теплообменник Danfoss XG 50 – фото внешнего вида

Пластинчатый разборный теплообменник Danfoss XG 50 передает тепло от одной среды другой. Состоит из пакета пластин с прокладками и прижимных плит, собранных в единую конструкцию с помощью стяжных шпилек. Пластины образуют два контура: теплоноситель и теплопотребитель. Среды в процессе теплообмена не смешиваются друг с другом.

Danfoss XG 50 оснащен присоединительными фланцами диаметром 100/125 мм. Максимальное рабочее давление 16 бар. Площадь одной пластины 2,064 м2.

Теплообменные аппараты этой серии применяются в сфере ЖКХ для приготовления воды под горячее водоснабжение, отопление и для вентиляции.

Бесплатная доставка
Отгрузка от 1 дня
Расчет и подбор от 15 мин

Производители Danfoss
Модель: XG 50
Наличие: уточните у менеджера
Склад в Ярославле:
ш. Тормозное, дом 109

Рейтинг товара:

Отзывов: 1

Цена: По запросу *

Заказать

Характеристики

Рабочая температура: от –30 °С до +190 °С
Максимальное рабочее давление: до 16 бар
Используемые материал прокладок: Nitril, EPDM, Viton
Материал пластин: SMO 254, AISI 304, AISI 316, Titanium

Таблица размеров

Кол-во пластин	Габаритные размеры, мм							S теплообмена, м2	Вес, кг
Кол-во пластин	A	B	C	D	G	H	F	S теплообмена, м2	Вес, кг
50	212	540	240	856	1438	312	1478	20,64	815
60	255	540	240	856	1438	355	1478	24,94	843
70	297	540	240	856	1438	297	1478	29,24	871
80	340	540	240	856	1438	440	1478	33,54	899
90	382	540	240	856	1438	482	1478	37,84	927
100	425	540	240	856	1438	525	1478	42,14	955
110	467	540	240	856	1438	567	1478	46,44	983
120	510	540	240	856	1438	610	1478	50,74	1011
140	595	540	240	856	1438	695	1478	59,34	1067
160	680	540	240	856	1438	780	1478	67,94	1123
180	765	540	240	856	1438	865	1478	76,54	1179
200	850	540	240	856	1438	950	1478	85,14	1235

Стоимость

Цена теплообменного аппарата Danfoss XG 50 может варьироваться. Это связано с тем, что типомодель теплообменника – прототип, конечное исполнение которого может отличаться по количеству, компоновкам, материалам пластин и прокладок в зависимости от назначения и технологических параметров, предъявляемых к системе, в которой он будет использоваться.

Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять требуемые данные.

Для расчета необходимы:

рабочие среды теплоносителя и потребителя (например, вода-вода)
тепловая нагрузка или расход одной из рабочих сред
требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
допустимые потери по напору
максимальное давление

После того, как будут предоставлены, указанные выше параметры – наши инженеры в кратчайшие сроки произведут теплотехнический расчет, вышлют чертеж аппарата, озвучат цену и сроки его изготовления.
